Environment Lighting 구조

Directional Light

Categoryproptypedesc

Light Unreal Doc	Intensity	float	빛 강도
	Light Color	color	빛 색상
	Source Angle	float	태양 크기
	Source Soft Angle	float	작동 안하는듯
	Use Temperature	bool	온도기반 색상 사용 여부
	Tempuerature	float	온도
	AffectWorld	bool	빛 on/off 런타임에는 visibility로만 제어 가능
	Cast Shadow	bool	그림자 생성 여부
	Indirect Lighting Intensity	float	간접광 강도
	Volumetric Scattering Intensity	float	Volumetric Fog에 의해 산란되는 강도 → Height Fog . Volumetric
	Advanced
	Shadow Cascade Bias Distribution		섀도우 케스케이드 트랜지션 시 섀도우 점 변화 조절
	Forward Shading Priority		포워드 셰이딩 관련 ( 모바일 )
	Cast Modulated Shadow		( 모바일 )
	Modulated Shadow Color		( 모바일 )
	Shadow Amount		그림자 양. 0이면 오클루젼 계산 안함 이라는데 모르겠음..?
	Specular Scale		스페큘러 하이라이트 강도
	Shadow Resolution Scale		섀도 맵 해상도라는데 작동을 안함..?
	Shadow Slope Bias		섀도 바이어스인데 작동안함..
	...
	Lighting Channels	enum	1, 2, 3 채널이 있으며, 동일한 채널의 오브젝트에만 라이트가 적용됨
	Transmission	bool	서브서피스 스캐터링 표면 투과 여부
	Cast Volumetric Shadow	bool	볼류매트릭 포그에 섀도우 여부
Light Shaft Unreal Doc			빛 기둥 효과 ( 스크린 스페이스 블러 오클루전 )
	Occlusion		Fog(Volumetric)에 의존하는 빛기둥 ( 눈밝기 ) → Height Fog . Volumetric
	Bloom		Fog와 독립적으로 생성되는 빛기둥
Lighmass			static / stationary일때만 활성화되는데 작동을 안함
Cascade Shadow Map			추가 공부 필요
Atmosphere and Cloud	Atmosphere Sun Light	bool	atmosphere에 태양이 이 디렉셔널을 참조할지 여부
	Cast Shadows on Clouds	bool	구름에 그림자 생성 여부 ( 플래닛용 )
	Cast Shadows on Atmosphere	bool	대기에 그림자 생성 여부 ( 플래닛용 )
	Cast Cloud Shadows	bool	구름 그림자 생성 여부
	Cloud Scattering Luminance Scale	color	클라우드에 비추는 빛 색상 SkyLight에 의해 지면에도 전사됨
	Advanced
	Atmosphere Sun Light Index	int	0번은 태양 ( 모든효과 받음 ) 1번은 기타 ( 몇개 안받음 ) 2번부터는 적용안됨. 태양은 최대 2개. 동일한 인덱스에 여러개의 태양 불가
	Atmosphere Sun Disk Color Scale	color	천체 색상
	Cloud Shadow 캐스트관련 프로퍼티	float	관련 값들



Sky Atmosphere ( https://dev.epicgames.com/documentation/ko-kr/unreal-engine/sky-atmosphere-component-in-unreal-engine )

Categoryproptypedesc

Planet			행성 대기를 가정하고 곡률을 줌 구름 대기
Atmosphere	Atmosphere Height	km	대기 높이
Rayleigh			레일리 산란 ( 미세 입자 ) 대기색 스펙트럼
Mie			미 산란 ( 거시 입자 ) 태양 주변 번짐 ( 백색 )
Art Direction	Sky Luminance Factor	color	전체 하늘색상 변조
	Aerial Perspective View Distance Scale	float	대기 두께 두껍게 보임 산란 길이 길게
	Height Fog Contribution	float	height fog 강도
	Transmittance MinLight Elevation Angle	degree	태양이 지면밑으로 내려갔을때 빛 새는 기준각인듯



Sky Light

Categoryproptypedesc

Light			기본적인 것들
	Real Time Capture	bool	리얼타임캡쳐 ( false일시 sky light → recapture, runtime 가능 )
Distance Field Ambient Occlusion
Atmosphere and Cloud			체감안됨
	Cloud Ambient Occlusion		멀리있는 구름 점차 안보임



ExponentialHeightFog ( https://dev.epicgames.com/documentation/ko-kr/unreal-engine/exponential-height-fog-in-unreal-engine )

Categoryproptypedesc

Exponential Height Fog Component	Fog Density	float	안개 진하기
	Fog Height Falloff	float	고도상승할때 안개 진하기 감쇄율 파라미터를 높이(unit)에 대한 지수로 쓰는데 기준점이 sky atmosphere의 planet 크기기준 원점이라 엄청멀리잡히는 느낌
	Second Fog Data		모르겠음
	Fog Inscattering Color	color	안개로 인한 산란 색상
	Fog Max Opacity	float	색상이 있을 때, 멀어질수록 산란색상이 강하게 들어가는데, 그 강하게 들어가는 최댓값
	Start Distance	float	카메라로부터 fog가 적용되기 시작하는 최소거리라는데, 작동안함
	Fog Cutoff Distance	float	이 값보다 먼 대상은 fog가 적용되지 않음 sky atmos처럼 이미 fog가 별도로 적용되어있는 경우 유용 0이면 비활성화 되는듯? ( 항상 포그 적용 )
Directional Inscattering			디렉셔널 라이트에서 발생하는 산란상호작용 처리 태양에서 카메라를 향해 콘을 쏘면서 생긴 스캐터링을 계산한 느낌 주로 대기색상에 영향
	... Exponent	float	커질수록 태양 근처로만 산란됨 ( 음수 지수 계수 )
	... Start Distance	float	카메라로부터 이 거리 이상의 대기에만 스캐터링
	... Color	color	스캐터링 컬러
Volumetric Fog	Volumetric Fog	bool	볼류메트릭 포그 사용 여부 일반 헤이트 포그는 단순하게 월드위치와 카메라 뎁스값만 가지고 연산 볼류메트릭으로 전환 시 공간샘플링 혹은 스크린 샘플링 하는듯
	Scattering Distribution	float	안개에 의한 산란시 빛 방향성 유지 강도 0 은 무작위 방향 산란 0.9는 빛 기존 방향으로 정렬 -0.9는 빛 반대방향으로 정렬? 이건 뭐야 ㄷ
	Albedo	flaot	안개 색상 ( sub )
	Emissive	float	안개 색상 ( additive )
	Extinction Scale	flaot	아마 볼류메트릭이 헤이트 대비 소멸비인듯. 1.0이 default height하고 동률이고
	View Distance	float	포그 적용 최대 거리
	Start Distance	float	포그 적용 최소 거리
	Near Fade In Distance	float	Start지점에서 fade in 시작될 거리 ( start + near fade ~ view 사이에서 lerp 하는듯 ) blend 시작 지점 ( 상승 ramp )
	Static Light Scattering Intensity	float	스태틱 라이트 스캐터링 강도
	Advanced
	Override Light Colors with Fog Inscattering Colors	bool	흠..



Volumetric Cloud



PostProcess Volume



World Setting



Common Light



Planet Setting

• Sky Atmosphere
  • Planet
    • *
  • Atmosphere
    • Atmosphere Height
• Exponential Height Fog
  • Fog Height Falloff
• VolumetricCloud
  • Layer
    • Layer Bottom Altitude
    • Layer Height

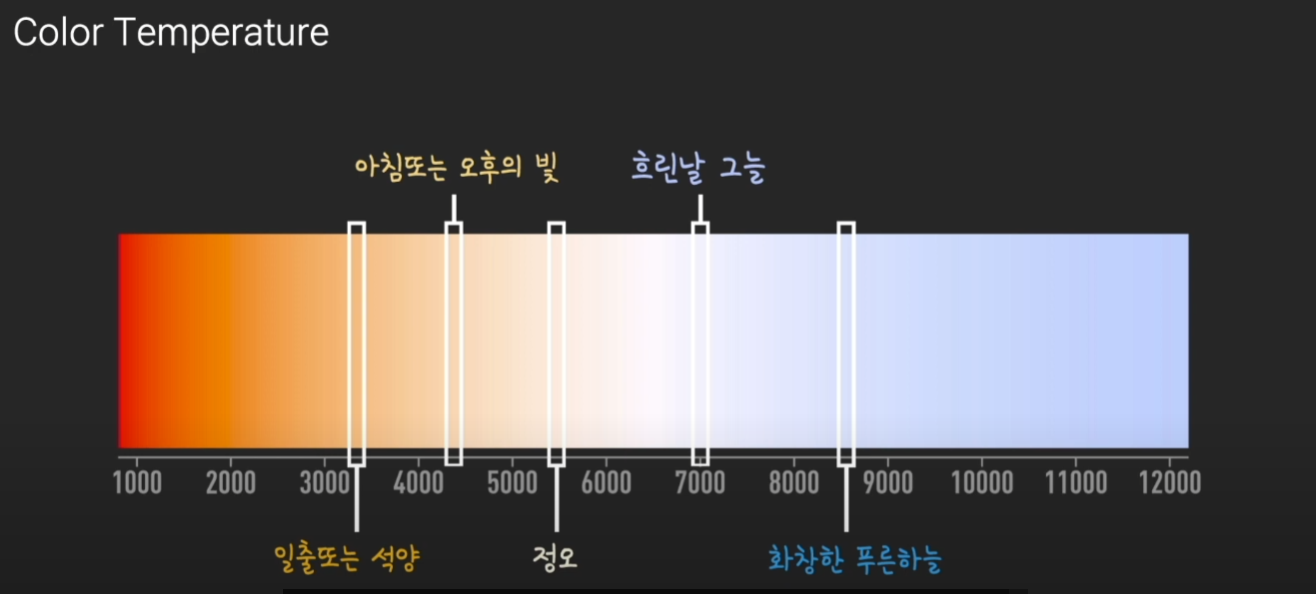

Color Temperature
