기본 개념

AnimBP 링크 시스템 ( Anim Layer )

• ref : https://docs.unrealengine.com/5.0/ko/animation-blueprint-linking-in-unreal-engine/

추상 애님BP를 만들고, 클래스처럼 활용하기 ( in[] → out ) ( 무기별 모션 구현 등 )

1. 추상용 ABP를 만들고, Input들을 Input Pose로 만든다. ( 변수도 만든다. )
2. 목표 ABP에서 Linked Anim Graph를 통해 Input을 넣고 Output을 받는다.

AnimLayerInterface를 통해 anim 내 method 구성을 모듈화 하기

1. AnimLayerInterface 에셋을 만든다.
   1. Interface들을 만들고, 그 안에 input parameter들을 추가한다.
2. 목표 ABP에서 class setting - interface에 implement한다.
   1. 해당 interface들을 사용하여 비어있는 구조를 설계한다.
3. 케이스별 ABP에서 class setting - interface에 implement한다.
   1. 파라미터 하이어라키의 animation layers에서 드래그해서 쓴다
   2. 목표 ABP에서 animation layers(Interface)의 기능을 정의한다.
4. BP에서 mesh - link anim class layers 함수를 통해, 오버라이드 한다. ( target anim class에서 정의되어있는 interface method만 override되는듯. out에 연결된 애님이 없으면 아얘 override 하지 않는듯 )
5. ex)
   1. ABP_총잡이를 만들고 AnimInterface_파지 ( 지향사격, 조준사격 interface )를 바인딩, 두개의 인터페이스를 로직 중간에 껴넣는다
   2. ABP_샷건을 만들고 AnimInterface_파지를 바인딩, 두 interface 내부 로직을 구현한다.
   3. ABP_총잡이를 기본 animbp로 가지고있는 character BP에서 샷건장착 시, Link Anim Class Layer - ABP_샷건을 통해 interface들을 override한다.

EventGraph에서 Link Anim Class Layer를 통해 BP 로직 오버라이드 ( 혹은 호출 )

기존 ABP를 상속받은 ABP는 anim graph logic은 수정하지 못함

• BP로직은 super 및 추가 가능
• Asset Override탭을 통해 Asset은 override 가능
• function, variable등은 override, edit 가능

* 추상용 ABP에 Skeleton을 할당하는 대신 Template으로 만들면, 내부 anim sequence는 관리하기 어려워지지만 대신 할당 skeleton 상관없이 어느 ABP에서도 Link 가능

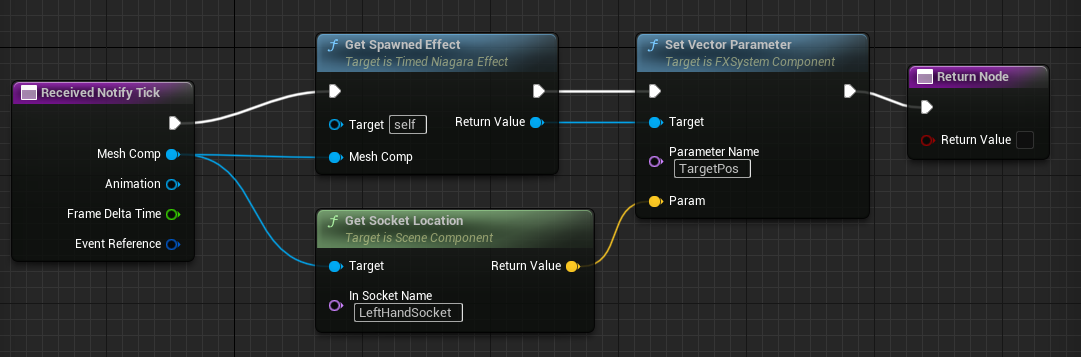

AnimSequence <-> Niagara 상호작용

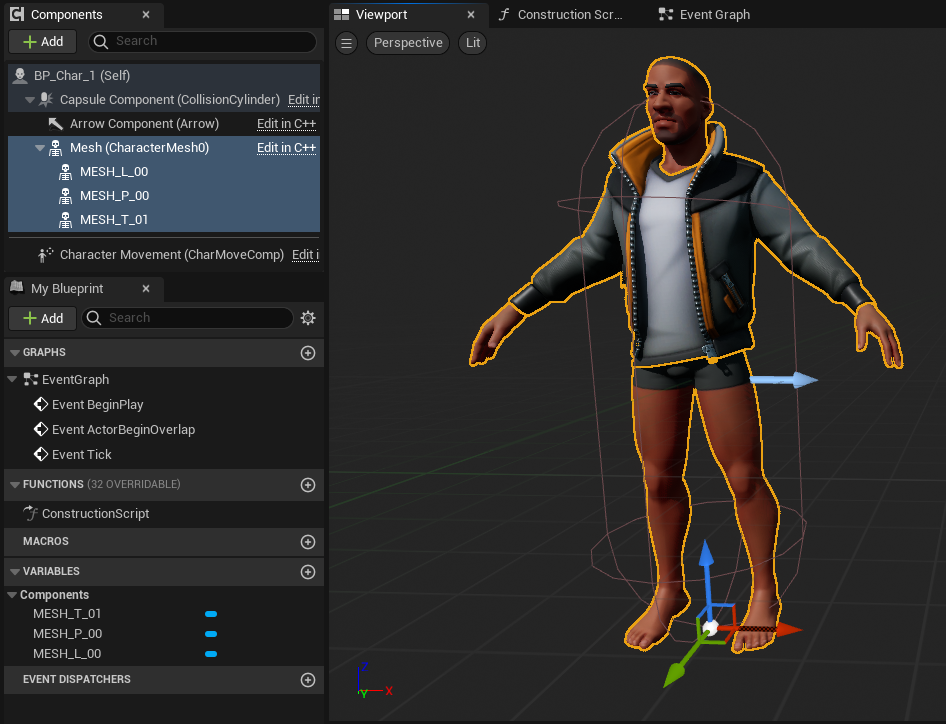

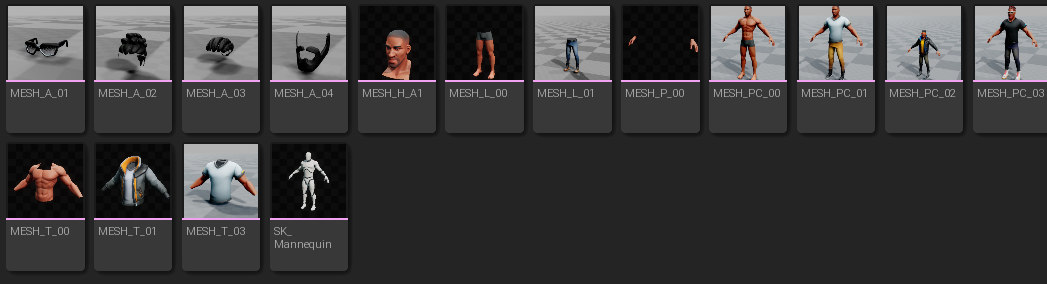

1. 파츠별로 나뉜 메쉬 (사실 각메쉬는 전체 스켈레톤 트리정보를 가지고있음)

2. Character Actor BP에서 드래곤볼

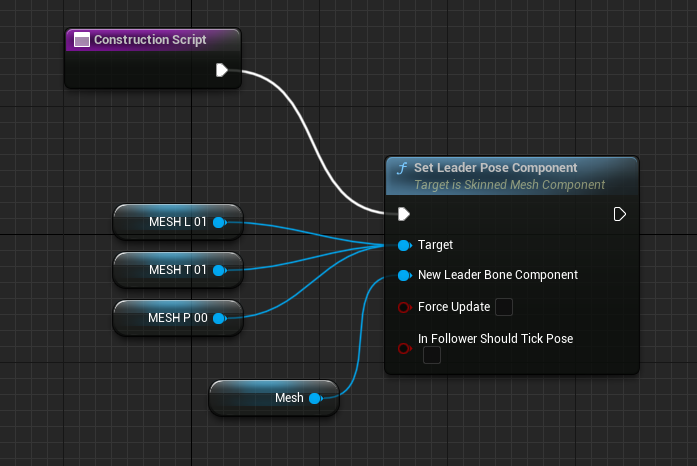

3. BP에서 Master로 설정한 SKM component의 값, 포인터 호출 공유

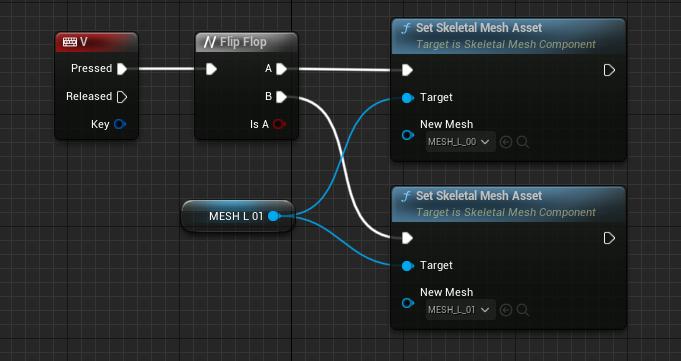

작동 테스트

• SK
  • Bones ( hierachy )
    • Name
    • Transform ( Location / Rotation / Scale )
    • float variable
      •

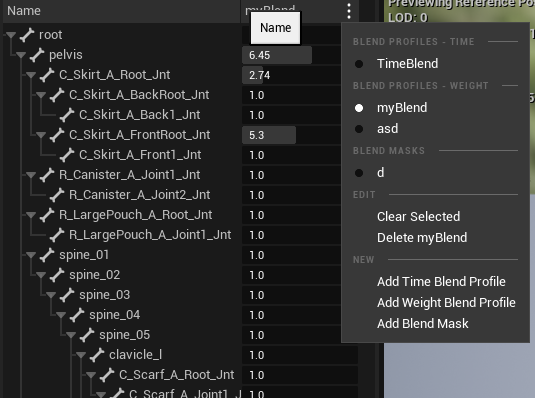

      • time-bone weight(0~1), bone-bone weight(transform)(1~10), mask(alpha?)(0~1) 값 등 제어하기 위한 듯
  • Virtual Bones : 몰?루 _ IK, retargetting 등 동적으로 구조 혹은 관계 변화/계산 필요할때 참조하기 위한?
    •
  • Sockets
    • 다른 mesh 혹은 BP에서 접근하기 위한 bone hierachy내의 local transform 값?

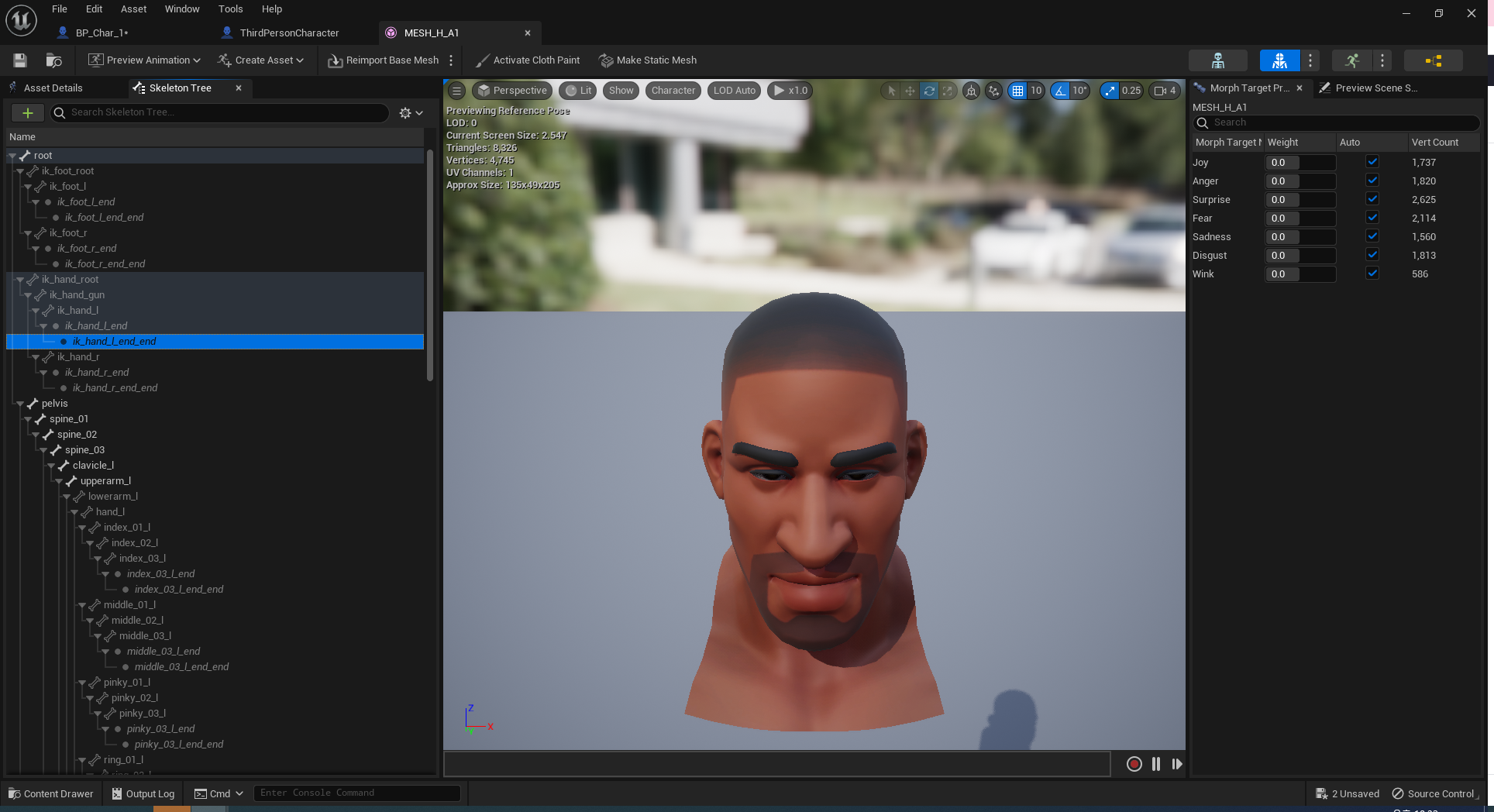

• SKM
  • Bones ( hierachy )
    • name
    • weight ( skin )
      • SK
        • Bones ( hierachy )
          • Name
          • Transform ( Location / Rotation / Scale )
          • float variable

            •

            • time-bone weight(0~1), bone-bone weight(transform)(1~10), mask(alpha?)(0~1) 값 등 제어하기 위한 듯
        • Virtual Bones : 몰?루 _ IK, retargetting 등 동적으로 구조 혹은 관계 변화/계산 필요할때 참조하기 위한?

          •

        • Sockets
          • 다른 mesh 혹은 BP에서 접근하기 위한 bone hierachy내의 local transform 값?
      • SKM
        • Bones ( hierachy )
          • name
          • weight ( skin )

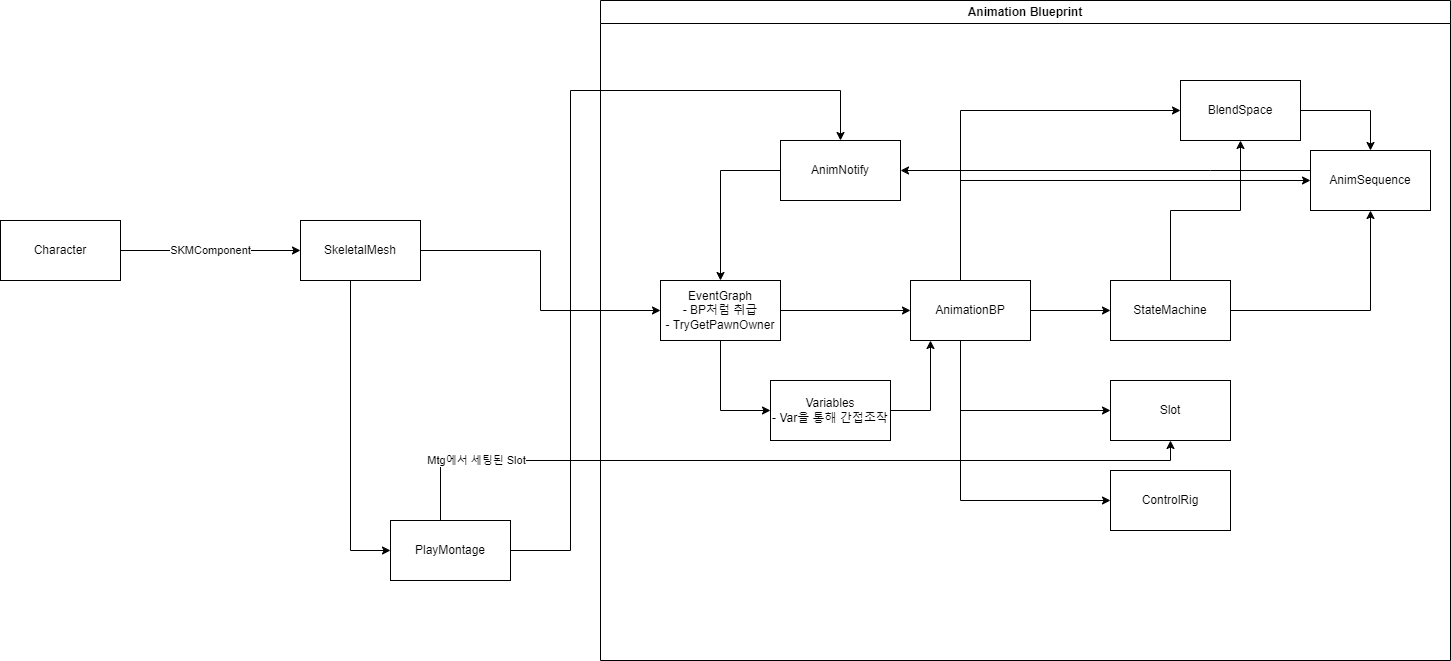

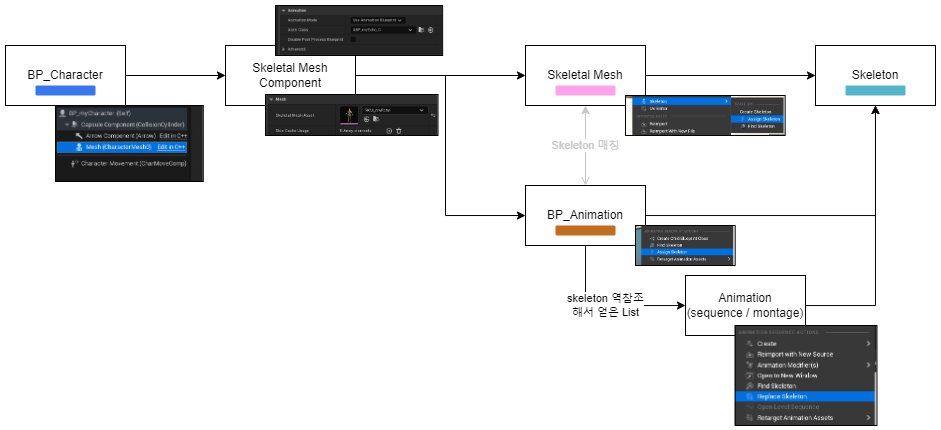

관계도
