cadion

quad remesher : https://exoside.com/quadremesher/quadremesher-download/?email=ugc00023%40gmail.com&code=3f135c6543e7cdce522871f8d1e638f0

• loop는 quad에서만 발생할 수 있으며, 마주보는 양 edge ( 꼭짓점을 공유하지 않는 ) 가 서로에대한 in/out으로 작동

example

거미 가슴

가슴골 등 일시적으로 밀도가 증가하는 영역

루프 영역 진입 처리

원형 처리

바디

헤드

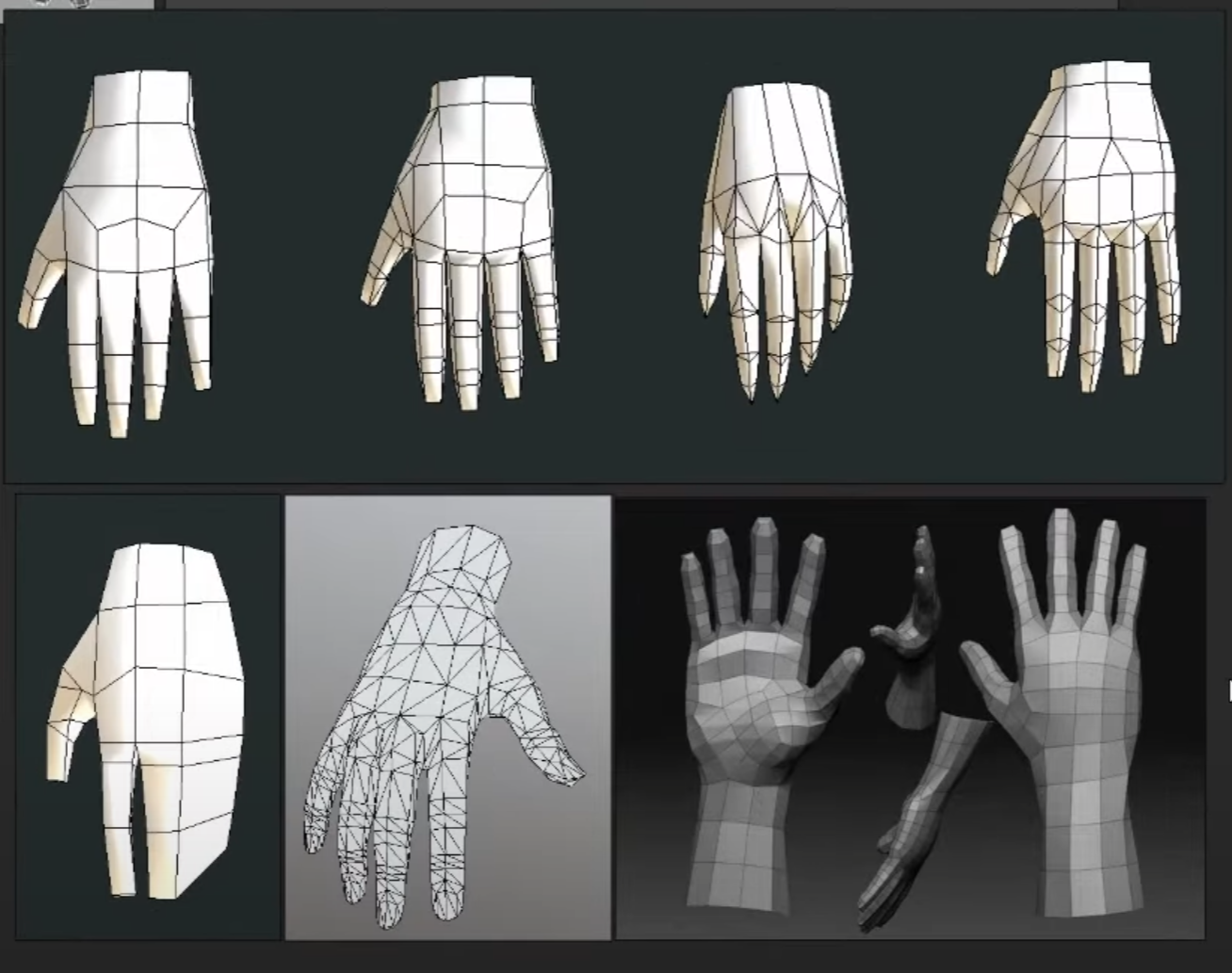

손발

Bake Normal

• Render setting
  • Render mode : Cycles
  • Bake
    • BakeType : Normal
    • Select to Active : True
    • Max Ray Distnace : 0.1m
    • 활성객체 : 노말맵을 적용할 객체

Sculpting

단축키

팬 세팅

• 아래키 : 마우스 휠클릭
  • ctrl + 휠클릭 : 확대/축소
  • shit + 휠클릭 : 카메라 평행이동
• 윗키 : 마우스 우클릭

옵션

• keymap - space bar → tools
• navigation - orbit around selection → true

sculpt용 modi

• MultiResolution
  • subdivide 단계별로 동적으로 변경가능한 별도채널처럼 취급하여, 관리하기 쉽게 해줌

개념

• Face Set
  • 각 버텍스에 컬러로 채널링 가능
  • Face Set으로 각 채널을 독립 mask영역처럼 사용가능
  • 기능 - Tool(우측탭) - Brush Setting - Advanced에서 fase set 마스크처럼 사용할지 선택가능
• Dyntopo
  • 조각하는 부위에 한정해 지정된 해상도로 remesh
  • screen 기준 vs 절대값 2종
• Remesh
  • 단축키 : R로 해상도 배율설정 → ctrl + R로 remesh 실행
  • resolution 일관화 뿐만아니라, 내부 polygon도 다 지워줌 ( linked mesh와 linked mesh 연결 )

Geometry Node

• 기본 단축키
  • ctrl + R drag (space) : edge 끊기
  • alt + L drag (node) : 현재 노드에 연결된 edge 전부 끊고 dissolve 처리
  • ctrl + shift + click (node) : 현재노드의 out socket을 viewer노드로 연결 ( preview )
• in / out
  • Group Input
  • Group Output
• Viewer

• 명칭
  • actor = instance
  • instance group = collection
  • make vector = combine xyz
  • geometry = vertex + edge + face

view port

• 전체화면 : ctrl + space
• 기능 검색 : F3
• 생성 : shift + A
• Active
  • Modeling
  • Shading
    • ctrl + L : 그룹핑된 대상들을 마지막 선택 대상과 Link ( mat 등 )
•  Mode
  • 조작
    • tap : object mode ↔ edit mode 전환
  • 기능 : edit의 대단위 구분에 관한 범주
    • Object Mode : Object 단위의 create, property 조작
      • A : select all
      • shift + A : select nothing
      • shift + N : create new obj
      • M : 그루핑(컬렉션)
    • Edit Mode : 선택된 object 내 점 / 선 / 면 create, property 조작
      • M : merge ( 다중선택 시 vertex 등 위치 뭉치기 )
      • PropotionalEditing : 범위 내 버텍스들이 영향받도록 ( 토글 )
      • alt + L click : 루프(그룹) 선택
      • shift + N : normal 재계산
      • L : select link _ 링크된(그루핑된) 부위 전부 선택
      • A : 전체 선택
• Gizmo
  • 휠 클릭 : 화면 회전 ( 기즈모 드래그 )
  • shift + 휠 클릭 : 화면 이동 ( 핸드icon 드래그 )
  • 텐키 1 3 7 9 : x front, y front, z fron, -z front
  • 텐키 2 4 6 8 : 각 방향으로 15도씩 이동 ( 상,하,좌,우 )
  • 텐키 5 : orthographic 적용여부?
• Tool
  • Mode에 따름
  • Base Tool
    • G : move
    • R : rotate
    • S : scale
  • Axis sup't
    • x, y, z : x, y, z축으로만 입력 받음
    • shift + x, y, z : x, y, z축으로만 입력 안받음
  • shift R click : create point 이동
• Scene collection
  • N : target property window

Detail panel

• ctrl + mouse wheel : tap 변경

pose mode ( animation )

• ctrl + alt + C : add anim modifier ( to active selection )
• ctrl + L - Transfer Mesh Data : active selection mesh내의 데이터들을 기반으로 데이터 작성
  • 신체기반으로 의상에 리깅 등
• bone - rigify - generate rig : format한 ik, fk, parenting, shape, is deform등이 설정된 모듈로 변환

Graph

• ctrl + R drag (space) : edge 끊기
• alt + L drag (node) : 현재 노드에 연결된 edge 전부 끊고 dissolve 처리
• ctrl + shift + click (node) : 현재노드의 out socket을 viewer노드로 연결 ( preview )

• UE to Rigify
  • https://epicgames.github.io/BlenderTools/ue2rigify/introduction/quickstart.html
  • 언리얼 기본캐릭터 및 좌표계, 스켈레톤 작동방식에 맞춰 UX를 구성해주는 플러그인
  • 우측바 - UE to Rigify

• Send to Unreal
  • https://epicgames.github.io/BlenderTools/send2ue/introduction/quickstart.html
  • 실행중인 언리얼 프로젝트로 자동 임포트/리임포트 할 수 있게 해주는 기능
  • 상단바 - Pipeline

• LoopTools
  • 기본 제공 플러그인
  • 곡률에서 익스트랙트할때 쓰기 좋음. 주로 곡률에서 가지를 치기 위해 원형 플랫면을 만들 때
  • Edit mode - 우측바 - Edit - Loop Tools

• MeasureIt
  • 기본 제공 플러그인
  • 버텍스 인덱스 시각화 등 측량 및 정보시각화용 툴
  • 우측바 - view - measureIt Tool

• TexTools blender
  • https://github.com/SavMartin/TexTools-Blender
  • uv맵 수정 관련 기능
  • UV패널 - 우측바 - TexTools

• Quad Remesher
  • https://exoside.com/quadremesher/quadremesher-download/?email=ugc00023%40gmail.com&code=3f135c6543e7cdce522871f8d1e638f0

• rokoko-studio-live-blender
  • https://github.com/Rokoko/rokoko-studio-live-blender
  • 애니메이션 관련 툴
    • 리타게팅
  • 우측바 - Rokoko

• Expy-Kit
  • https://github.com/pKrime/Expy-Kit
  • mixamo - blender - unreal 파이프라인을 도와주는 툴
  • mixamo to rigify bone
    • rig본 pose 모드 -> Expy(우측바) -> Bind To mixamo 본 -> To Bind는 Rigify_Controls, Bind To는 Mixamo, Fit Height는 head

• Cat-blender-plugin
  • https://github.com/absolute-quantum/cats-blender-plugin/issues/591
  • 사실 뭔지 잘 모르겠음
    • 일단 T-pose ↔ A-pose 변형 가능
  • 우측바 - CATS

• Mixamo Converter
  • https://terribilisstudio.fr/?section=MC ( to unreal )
  • https://github.com/enziop/mixamo_converter ( to blender )

• Node : Node Wrangler
  • material node등에서 ctrl + T → 자동 default socket node 추가 등 기능

• Mesh: F2 : mesh에서 f 누를 시 쿼드 생성 등 fill 기능에 좀더 context responsive한 action을 강화해주는 기능

• Animation : Copy Global Transform
  • pose모드에서 액터의 world space transform 을 복/붙하는 버튼 추가
  • n탭 - 애니메이션

개요

• Local : 내 컴퓨터에 저장됨
• Remote : 깃 서버에 저장됨 ( 클라우드 )

• Unstaged : 수정된 파일들 리스트
• Staged : 내가 선택한 수정할 파일들 리스트
• Commited : 수정이력 ( 제목, 설명 )을 포함한 수정할 파일 그룹

• 각 브랜치/로컬상의 파일별 "최종커밋시점"을 git에서 보유

얄코 강좌

얄코doc : https://www.yalco.kr/@git-github/0-1/

git_gui_flow : https://ndpsoftware.com/git-cheatsheet.html#loc=index;

git_doc : https://git-scm.com/docs

개념

Snapshot

• git은 snapshot 방식 활용
  • 델타방식 : 각 commit에서 "수정된 파일 혹은 내용"을 누적하여 최종결과물을 도출
  • 스냅샷방식 : 최종버전만 도출 ( 각 시점에서 instance한 스냅샷 상태를 가짐 )

분산 버전 관리

• git은 분산 버전 관리
  • 중앙집중버전관리 : version은 remote에서 관리하고, local은 instance state만 가지고잇음
  • 분산버전관리 : version과 edit값 등 전부 clone 시 local에서 가져가 공유함 ( .git folder )

단계 분류

Head

• 각 branch의 최신 commit
• checkout을 통해 특정 branch의 과거 commit에 head를 배치할 경우, 일시적인 temp branch에 속해있는걸로 판정
  • 그래서 git switch로 현재브랜치 선택하면 최신 commit으로 head가 이동됨
• 즉, 과거로 checkout해 가면, 현재 commit을 HEAD로 가지는 temporary branch를 생성하고, 그 branch로 switch 한다는 뜻
  • 그래서 create branch시, 현재 HEAD가 위치한 commit을 기점으로 신규 브랜치가 생성됨

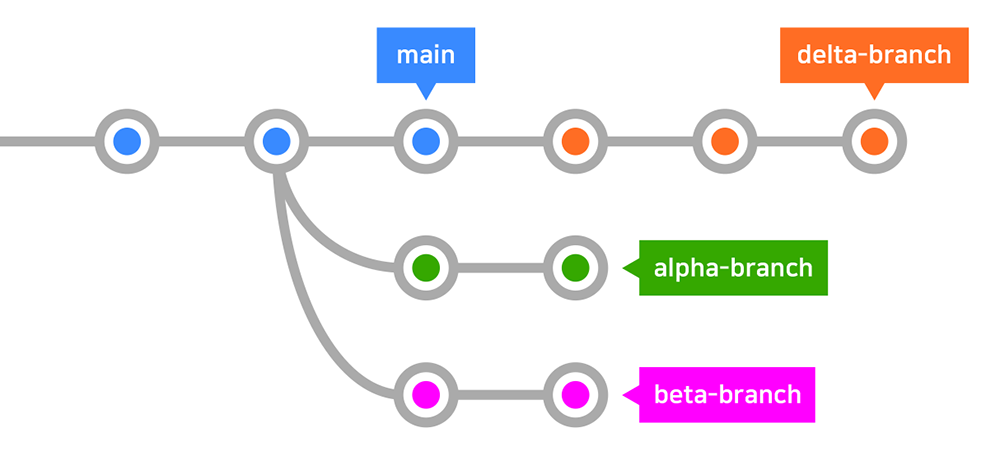

Merge 방법

• Fastforward : branchA를, branchA 이후의 commit을 가진 branchB에 merge할때, 경로를 나누지 않고 하나로 합쳐줌

Cherry pick

• 다른 branch의 특정 commit 수정내역만 가져옴

일반적인 관리방법에 대한 컨벤션

commit msg convention

사용되는 브랜치들

ref : https://nvie.com/posts/a-successful-git-branching-model/

SubModule

• 다른 repo의 데이터를 가져와서 연동 ( 읽기만 가능 )
• .gitmodules 폴더에서 관리

GitHub Action

• github - repo 페이지에서 action탭에서 확인 가능
• CI/CD
• .gitflow 폴더내에서 관리

.git 폴더 내부 구조

• hooks : 자동화를 위한 전/후처리 절차?
• info : 인포
• lfs ( large file storage ) : 단위의 용량이 큰 데이터의 경우, 별도의 cloud server에 올려서, git은 포인터만 가지고 있고, checkout 시 다운로드 하는 형태, 그러한 포인터형태의 objects를 관리하기 위한 폴더
• modules : 포함하고 있는 모듈(link된 다른 repo)의 .git을 대체
• logs :  git action log
• Index : staged 된 ( commit 전 ) 파일들의 tree index
• refs : 리모트와 로컬의 각 브랜치의 Head 등에 대한 commit reference data

objects

• git cat-file -p SHA(폴더명 포함)
  • tree : 040000 (디렉토리)
  • blob : 100644 (읽기파일), 100755(실행파일)
  • commit : x
• zlib으로 압축된 데이터
• 폴더명까지 포함하여 40자 SHA
• 폴더명까지 포함하여 중복 없을 지 앞 7자도 key값으로 사용가능 ( 동일하게 판정 )

Exposure / Local Exposure

Panini 투영

https://wiki.voxelplugin.com/

정점 사이의 곡률에 대한 보간 처리

• 일반적인 smoothing algorithm ( https://wordsandbuttons.online/interactive_explanation_of_marching_cubes_and_dual_contouring.html )
  • Marching Cube ( 예시 : 원 )
    1. 격자공간으로 샘플링 ( 안 : -, 밖 : + )
    2. 각 격자공간에 대해, 4개의 모서리값에 의해 원을 기반으로하는 선분 적용
    3. 격자공간에 대해 가중치를 주어, 선분의 위치를 보간
       1. 가중치는 원(지점)의 중심으로부터의 거리 - 기준원의 길이
    4. 샘플 파이썬 스니펫
  • Dual Controuring
    • Marching Cube의 일종으로, vertex들을 그리드위에서 판정하는게 아니라, 그리드 내부에 그리는 형태
      • 그리드 내부에 점 하나를 정의하고, 인접한 그리드가 점을 포함할 시 edge를 그리면 될듯
    • Marching에 비해 뾰족한 모서리도 표현할 수 있다는 장점 ( 사각형 등 )

Voxel World Plugin

• 복셀월드 그리드 공간 내부의 각 교점들에 대해 내부적으로 계산된 (int)x, (int)y, (int)z, (FVoxelValue) value값이 있음
  • Data Set에 Bound param을 넣어 특정된 영역안의 교점리스트를 받는 형태
  • 예를들어 구형체의만큼 구멍을 낸다면 bound를 predefine해서 교점리스트를 얻고 아래식을 통해 교점들의 값을 수정 ( VoxelWorld.RemoveSphere() )

  •

const float Distance = FMath::Sqrt(SquaredDistance);
const FVoxelValue NewValue{ FMath::Clamp(Radius - Distance, -2.f, 2.f) / 2 * (bAdd ? -1 : 1) };
VoxelValue = max ( VoxelValue, NewValue ) // marching cube에서 기본적으로 음수가 채워져있음을 의미

• VoxelWorld.SetMaterial(Sphere, Box, 혹은 Int32Vector지정을 기반으로하는 교점 직접지정)으로 특정 material로 painting 가능

Engine 경로  : System.IO.Path.GetFullPath(Target.RelativeEnginePath)

• Plugin은 저 아래 /Plugin붙이면 됨

Type : Runtime / Editor
